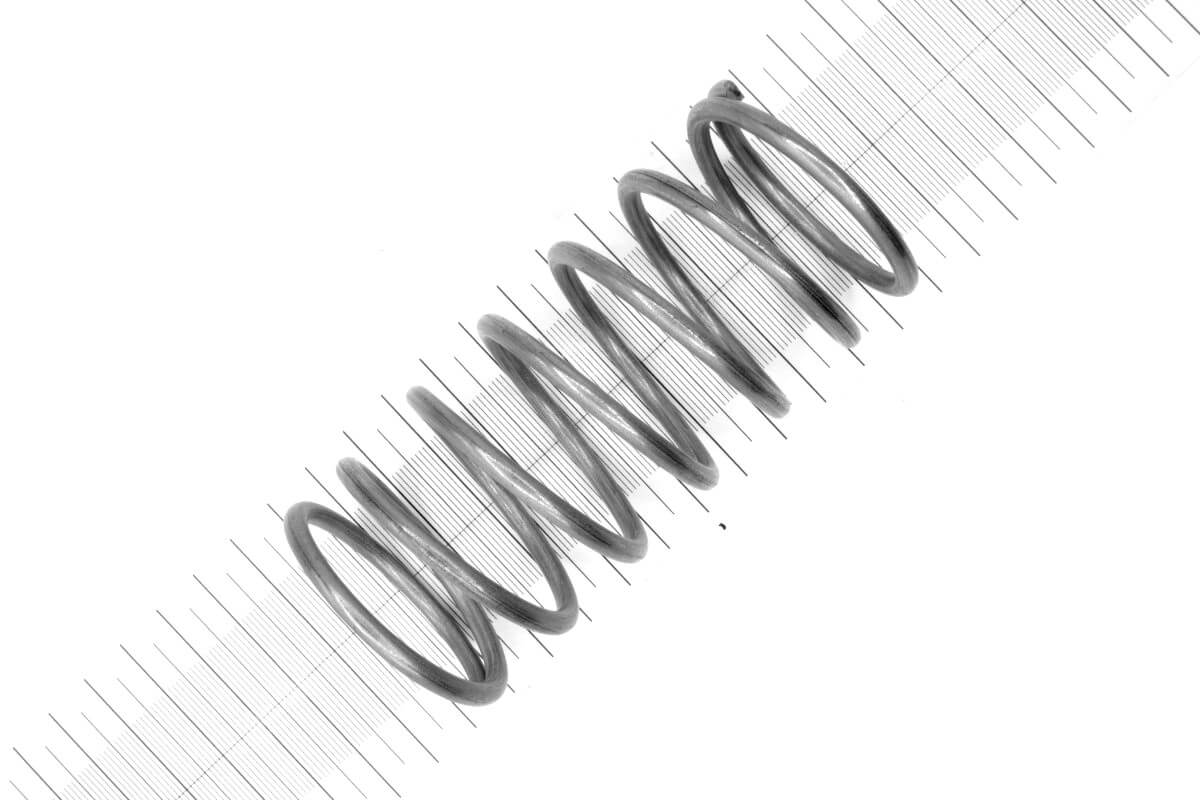

Zylindrische Druckfeder von Gutekunst Federn aus nichtrostendem Federstahldraht 1.4310 nach EN 10270-3. Sie nimmt Druckkräfte auf und gibt sie wieder ab – für den Maschinen-, Vorrichtungs- und Gerätebau sowie für Reparatur und Instandhaltung.
Technische Daten
- Drahtstärke (d)
- 4mm
- Außendurchmesser (De)
- 49 ± 0,8mm
- Mittlerer Windungsdurchmesser (D)
- 45mm
- Ungespannte Länge (L0)
- 103 ± 3,28mm
- Länge bei Höchstkraft (Ln)
- 36,38mm
- Größter Federweg (Sn)
- 66,62mm
- Federrate (R)
- 4,47N/mm
- Höchstkraft (Fn)
- 297,77 ± 22,27N
- Windungen (n)
- 5,5
- Steigung (s)
- 18mm
- Werkstoff
- 1.4310
- Gewicht
- 105,32g
Kurzzeichen erklärt
Dieselben Zeichen stehen in der Maßzeichnung und in der Tabelle oben. Aufgeführt ist nur, was für diese Feder hinterlegt ist.
Abmessungen und Federgeometrie
- d
- Drahtdurchmesser – Stärke des verwendeten Federdrahts.
- D
- Mittlerer Windungsdurchmesser – Durchmesser der Windung, gemessen von Drahtmitte zu Drahtmitte.
- De
- Außendurchmesser – Größter Durchmesser der Feder einschließlich Draht.
- L0
- Ungespannte Länge – Länge der unbelasteten Druckfeder.
- Ln
- Kleinste Länge – Länge der Druckfeder bei statischer Höchstkraft Fn.
- n
- Federnde Windungszahl – Anzahl der Windungen, die zur Federwirkung beitragen.
- s
- Steigung – Axialer Abstand je vollständiger Windung.
Federweg, Federrate und Kraft
- Sn
- Größter statischer Federweg – Maximal vorgesehener Weg von L0 bis zur statischen Höchstbelastung.
- R
- Federrate – Erforderliche Kraftänderung je Millimeter Federweg.
- Fn
- Statische Höchstkraft – Kraft am Ende des größten statischen Federwegs Sn.
Führung und Einbau
- Dh
- Minimaler Hülsendurchmesser – Kleinster empfohlener Innendurchmesser einer außenliegenden Führungshülse.
- Dd
- Maximaler Dorndurchmesser – Größter empfohlener Durchmesser eines innenliegenden Führungsdorns.
Toleranzen und Gewicht
- Detol
- Durchmessertoleranz – Steht als ±-Wert direkt hinter dem Außendurchmesser De.
- L0tol
- Längentoleranz – Steht als ±-Wert direkt hinter der ungespannten Länge L0.
- Fntol
- Krafttoleranz – Steht als ±-Wert direkt hinter der statischen Höchstkraft Fn.
- g
- Gewicht – Masse einer einzelnen Feder in Gramm.
mm = Millimeter · N = Newton · N/mm = Newton je Millimeter · g = Gramm. Das Zeichen ± kennzeichnet die zulässige Abweichung vom Nennwert.
- Führung in der HülseInnendurchmesser mindestens 50,8 mm.
- Führung auf dem DornDurchmesser höchstens 39,8 mm.
- BelastungAxial belasten. Seitliche Kräfte und Verkanten verkürzen die Lebensdauer.
- GrenzeNicht über 66,62 mm hinaus zusammendrücken; bei Höchstkraft misst die Feder 36,38 mm.
Lieferumfang: 1 Stück (Einzelfeder) · Hersteller Gutekunst Federn · Bestellnummer VD-318C · Gewicht 105,32 g je Feder
