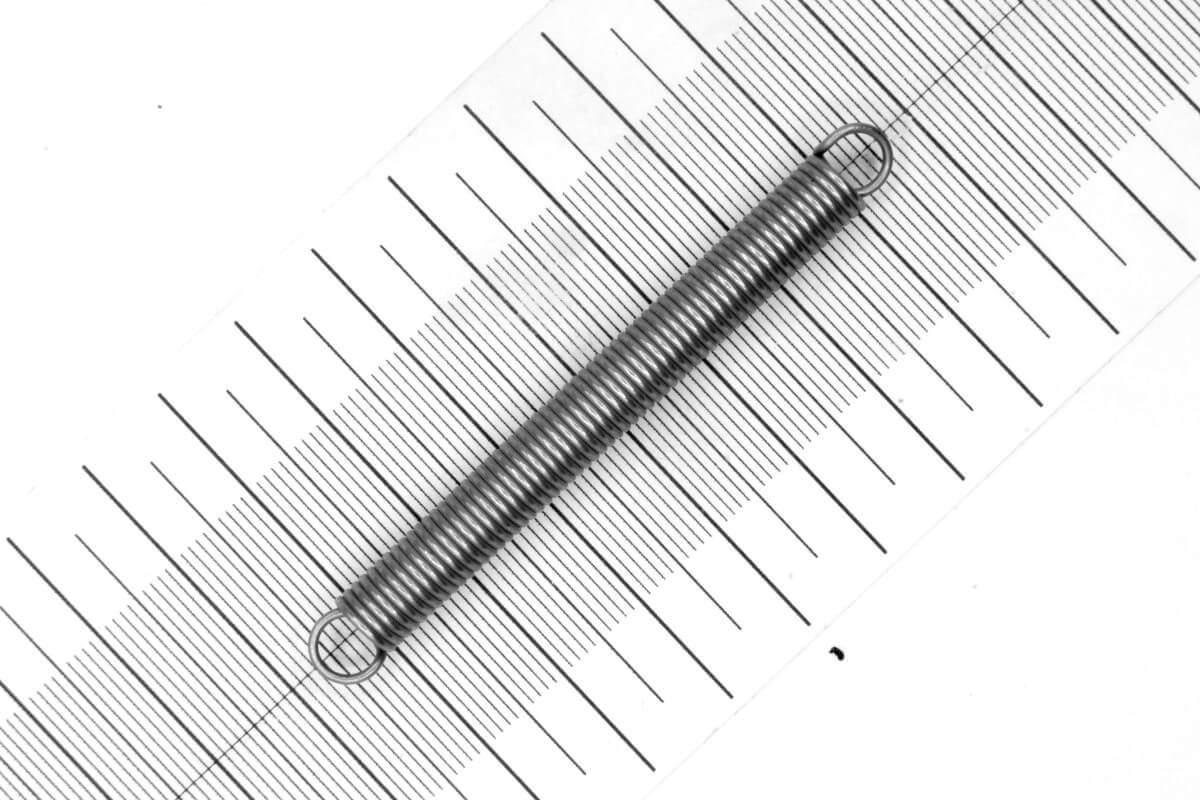

Zugfeder mit Ösen von Gutekunst Federn aus nichtrostendem Federstahldraht 1.4310 nach EN 10270-3, unbeschichtet – weder verzinkt noch lackiert. Sie nimmt Zugkräfte auf und zieht verbundene Teile beim Entlasten in ihre Ausgangslage zurück: an Klappen, Hebeln, Spann- und Rückstellmechanismen, in Vorrichtungen und bei Reparaturen.
Technische Daten
- Drahtstärke (d)
- 1mm
- Außendurchmesser (De)
- 7,3 ± 0,2mm
- Gesamtlänge mit Ösen (L0)
- 71,5 ± 1,5mm
- Länge des Federkörpers (Lk)
- 62,5mm
- Ösenabstand (Lh)
- 4,5mm
- Ösenstellung
- 180 ± 43°
- Innere Vorspannkraft (F0)
- 3,71N
- Federrate (R)
- 0,569N/mm
- Größter Federweg (Sn)
- 68,36mm
- Höchstkraft (Fn)
- 42,6 ± 3,09N
- Hülsen-Ø mindestens (Dh)
- 9mm
- Werkstoff
- 1.4310 · unbeschichtet
- Gewicht
- 7,77g
Zugkraft im Arbeitsbereich:
Beispiel: bei s = 30 mm sind es 3,71 + 0,569 × 30 ≈ 20,8 N.
F = F0 + R × sBeispiel: bei s = 30 mm sind es 3,71 + 0,569 × 30 ≈ 20,8 N.
Wichtig: Sn und Fn sind statische Grenzwerte, keine Freigabe für dauernde oder häufig wechselnde Belastung. Bei dynamischer Last die Feder mit ausreichender Reserve auslegen.
Kurzzeichen erklärt
Dieselben Zeichen stehen in der Maßzeichnung und in der Tabelle oben. Aufgeführt ist nur, was für diese Feder hinterlegt ist.
Abmessungen und Ösen
- d
- Drahtdurchmesser – Stärke des verwendeten Federdrahts.
- De
- Außendurchmesser – Größter Durchmesser des Federkörpers einschließlich Draht.
- L0
- Ungespannte Gesamtlänge – Länge der unbelasteten Zugfeder einschließlich Ösen.
- Lk
- Länge des Federkörpers – Länge des unbelasteten Windungskörpers ohne Ösen.
- Lh
- Ösenabstand – Abstand der Öseninnenkante vom Federkörper.
- °
- Ösenstellung – Relative Ausrichtung der beiden Ösen zueinander in Grad.
Vorspannkraft, Federweg und Höchstkraft
- F0
- Innere Vorspannkraft – Anfangskraft, die überwunden werden muss, bevor sich die eng anliegenden Windungen öffnen.
- s
- Federweg – Verlängerung der Zugfeder gegenüber der ungespannten Gesamtlänge L0.
- R
- Federrate – Kraftzunahme je Millimeter zusätzlichem Federweg.
- Sn
- Größter statischer Federweg – Maximal zulässige Verlängerung gegenüber L0 bei statischer Belastung.
- Fn
- Statische Höchstkraft – Kraft am Ende des Federwegs Sn – ein Grenzwert, keine Dauerarbeitskraft.
Einbau
- Dh
- Minimaler Hülsendurchmesser – Kleinster empfohlener Innendurchmesser einer außenliegenden Führungshülse.
Toleranzen und Gewicht
- Detol
- Durchmessertoleranz – Steht als ±-Wert hinter dem Außendurchmesser De.
- L0tol
- Längentoleranz – Steht als ±-Wert hinter der Gesamtlänge L0.
- Fntol
- Krafttoleranz – Steht als ±-Wert hinter der Höchstkraft Fn.
- Oesttol
- Toleranz der Ösenstellung – Steht als ±-Wert hinter dem Winkel der Ösenstellung.
- g
- Gewicht – Masse einer einzelnen Feder in Gramm.
mm = Millimeter · N = Newton · N/mm = Newton je Millimeter · ° = Grad · g = Gramm. Das Zeichen ± kennzeichnet die zulässige Abweichung vom Nennwert.
- BelastungÖsen in Richtung der Federlängsachse belasten. Seitliche Kräfte, Verkanten und Biegung vermeiden.
- ÖsenNicht nachträglich biegen – eine Ausführung wählen, deren Ösenstellung (180°) zur Einbausituation passt.
- GrenzeHöchstens 68,36 mm über L0 hinaus ausziehen; dort wirken 42,6 N.
- OberflächeSichtbare Metallstruktur ist werkstoffbedingt. Bei Salzwasser oder Chloriden die Eignung prüfen.
Lieferumfang: 1 Stück (Einzelfeder) · Hersteller Gutekunst Federn · Bestellnummer RZ-097CI · Gewicht 7,77 g je Feder
